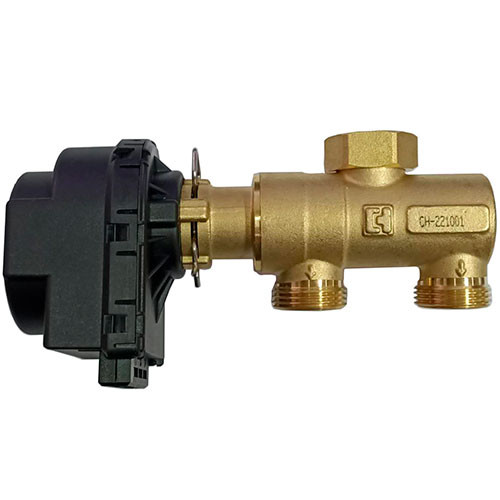

Трехходовой клапан Vieir для котла

Трехходовой клапан предназначен для установки в систему отопления, он позволяет подключить к электрическому или газовому котлу системы горячего водоснабжения и отопления, клапан переключает поток теплоносителя между контурами для переменного нагрева косвенного водонагревателя (бойлера) или системы отопления путем смещения подвижной части с заслонкой вдоль оси клапана. Перемещение управляющего потоком штока осуществляется приводом с электромотором.

Для подключения к котлу бойлера косвенного нагрева необходимо подключить привод трехходового клапана и датчик температуры бойлера (оба устройства заказываются отдельно) к плате управления ГВС .

Электрический привод трехходового клапана подключается в разъем платы управления ГВС.

• Синий провод – N (общий).
• Черный провод – режим отопления (ON).
• Коричневый провод – режим ГВС (OFF).

	При подаче напряжения на черный провод электропривода - клапан двигается от сервопривода. Закрывается контур бойлера косвенного нагрева и открывается контур отопления.
	При подаче напряжения на коричневый провод электропривода - клапан двигается к сервоприводу. Закрывается контур отопления и открывается контур бойлера косвенного нагрева.
