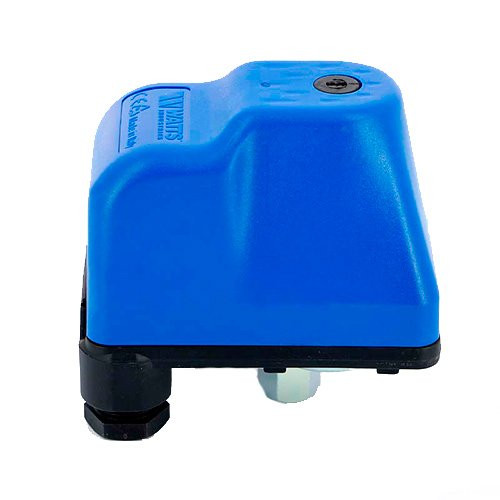

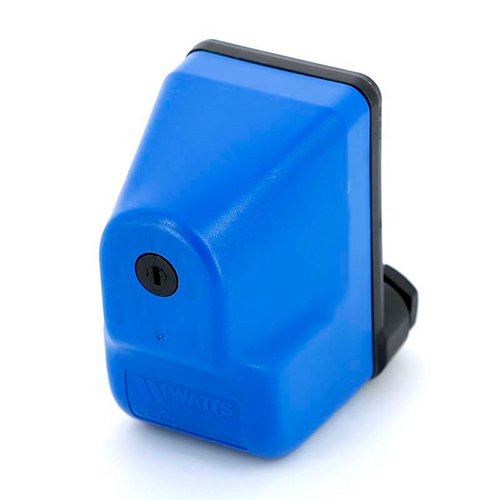

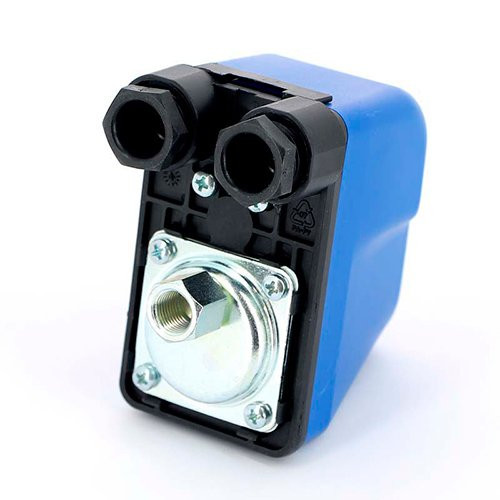

Реле давления PA5 monofase Watts
Реле давления PA5 WATTS управляют работой насосов в заданных пределах давления в системах водоснабжения, поливочных установках и в системах пожаротушения.
ПРИНЦИП ДЕЙСТВИЯ
Мембрана в корпусе реле давления, находясь в контакте с рабочей средой, управляет контактами электрического реле (реле с переключающим контактом). Контакты замкнуты, если давление в трубопроводе находится между установленными нижним (давление включения) и верхним пределом давления (давление выключения). При выходе из установленного диа- пазона давления контакты реле размыкаются и подключенное к реле устройство выключается.
ТЕХНИКА БЕЗОПАСНОСТИ
ЗАПРЕЩАЕТСЯ применение реле давления не по назначению.
ЗАПРЕЩАЕТСЯ эксплуатация реле давления при параметрах, выходящих за допустимые пределы.
ЗАПРЕЩАЕТСЯ эксплуатация реле давления при открытой крышке.
ЗАПРЕЩАЕТСЯ проведение монтажных и наладочных работ при подключенном к сети оборудовании.
ЗАПРЕЩАЕТСЯ проведение монтажных и наладочных работ персоналом, не имеющим соответствующей квалификации.
Технические характеристики
Напряжение питания | 220В, 50Гц |
Максимальный коммутируемый ток | 16 (10) А |
Рабочий диапазон давления | 1,0-5,0 бар |
Температура рабочей среды | 0...+90ºС |
Присоединительный размеры (накидная гайка) | 1/4" ВР |
Степень защиты | IP 44 |
Уровень нижнего предела давления | 0,6 бар |
Уровень верхнего предела давления | 2,3 бар |
